一種塑料編織袋打包的制造方法

　　【專利摘要】本發明公開了一種塑料編織袋打包機，包括：支架、壓緊架、倒順開關、電機、皮帶輪、齒輪泵、傳動皮帶輪、油箱、伸縮式液壓缸、支撐架，壓緊架焊接在支架頂部，倒順開關通過螺栓安裝在支架一側，電機通過螺栓安裝在支架底部，電機通過導線與倒順開關連接，電機輸出軸上固設一個皮帶輪，齒輪泵的轉軸上固設一個傳動皮帶輪，傳動皮帶輪通過皮帶與皮帶輪連接，油箱通過油管與齒輪泵連接，伸縮式液壓缸通過油管與齒輪泵連接，支撐架焊接在伸縮式液壓缸的活塞桿上，支撐架位于壓緊架下方。本發明具有省工省時等優點。

　　【專利說明】一種塑料編織袋打包機

　　【技術領域】

　　[0001]本發明涉及一種塑料編織袋打包機，應用于塑料編織袋的打包領域。

　　【背景技術】

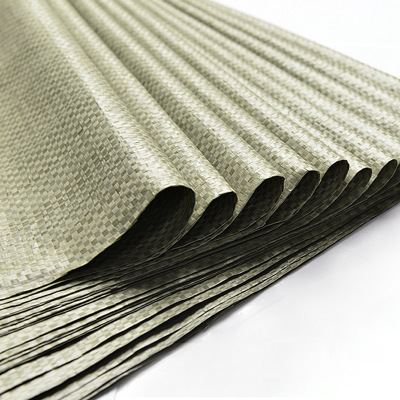

　　[0002]塑料編織袋在生產完成后，需要將多個塑料編織袋用繩子打包捆綁在一起，目前，主要采用人工的方式進行打包，但是由于將多個塑料編織袋疊放在一起時，比較彭松，這樣人工就不易捆綁結實，而且費力，同時打包效率也比較低。

　　【發明內容】

　　[0003]為解決現有技術方案的缺陷，本發明公開了一種結構簡單、使用方便、省工省時的塑料編織袋打包機。

　　[0004]本發明公開了一種塑料編織袋打包機，包括:支架、壓緊架、倒順開關、電機、皮帶輪、齒輪泵、傳動皮帶輪、油箱、伸縮式液壓缸、支撐架，所述的壓緊架焊接在支架頂部，所述的倒順開關通過螺栓安裝在支架一側，所述的電機通過螺栓安裝在支架底部，所述的電機通過導線與倒順開關連接，所述的電機輸出軸上固設一個皮帶輪，所述的齒輪泵通過螺栓安裝在支架底部，所述的齒輪泵的轉軸上固設一個傳動皮帶輪，所述的傳動皮帶輪通過皮帶與皮帶輪連接，所述的油箱通過螺栓安裝在齒輪泵頂部，所述的油箱通過油管與齒輪泵連接，所述的伸縮式液壓缸豎直焊接在支架底部中心位置，所述的伸縮式液壓缸通過油管與齒輪泵連接，所述的支撐架焊接在伸縮式液壓缸的活塞桿上，所述的支撐架位于壓緊架下方。

　　[0005]由于采用上述技術方案，本發明具有以下有益優點:

　　1、使用方便;

　　2、省工省時。

　　[0006]圖1是本發明一種塑料編織袋打包機的主視結構示意圖。

　　[0007]其中:1_支架;2_壓緊架;3-倒順開關;4_電機;5_皮帶輪;6_齒輪泵;7_傳動皮帶輪;8-油箱;9_伸縮式液壓缸;10_支撐架。

　　【具體實施方式】

　　[0008]如圖1所示，本發明公開了一種塑料編織袋打包機，包括:支架1、壓緊架2、倒順開關3、電機4、皮帶輪5、齒輪泵6、傳動皮帶輪7、油箱8、伸縮式液壓缸9、支撐架10，所述的壓緊架2焊接在支架I頂部，所述的倒順開關3通過螺栓安裝在支架I 一側，所述的電機4通過螺栓安裝在支架I底部，所述的電機4通過導線與倒順開關3連接，所述的電機4輸出軸上固設一個皮帶輪5，所述的齒輪泵6通過螺栓安裝在支架I底部，所述的齒輪泵6的轉軸上固設一個傳動皮帶輪7，所述的傳動皮帶輪7通過皮帶與皮帶輪5連接，所述的油箱8通過螺栓安裝在齒輪泵6頂部，所述的油箱8通過油管與齒輪泵6連接，所述的伸縮式液壓缸9豎直焊接在支架I底部中心位置，所述的伸縮式液壓缸9通過油管與齒輪泵6連接，所述的支撐架10焊接在伸縮式液壓缸9的活塞桿上，所述的支撐架10位于壓緊架2下方。

　　[0009]本發明是這樣實施的:先將繩子橫放在支撐架10上，再將塑料編織袋一層一層整齊鋪在支撐架10上，并且塑料編織袋壓住繩子，然后將繩子的兩端并到一起，通過倒順開關3控制電機4的輸出軸正轉，從而帶動皮帶輪5正轉，皮帶輪5通過皮帶帶動傳動皮帶輪7正轉，傳動皮帶輪7則通過齒輪泵6的轉軸帶動齒輪泵6內部的齒輪正轉，齒輪泵6通過油管將油箱8內的油吸入齒輪泵6內部并被齒輪泵6通過油管擠壓入伸縮式液壓缸9內部，從而伸縮式液壓缸9通過活塞以及活塞桿推動支撐架10上移，直至多條塑料編織袋被被壓緊后，工作人員將繩子的兩頭系緊，然后通過倒順開關3控制電機4的輸出軸反轉，同樣的原理，伸縮式液壓缸9通過活塞以及活塞桿帶動支撐架10下移，多條編織袋略微膨脹，從而使繩子繃的更緊，工作人員將打好包的塑料編織袋取下即可，省工省時，而且打包效率高。

　　[0010]以上實施例僅用以說明本發明而并非限制本發明所描述的技術方案;因此，盡管本說明書參照上述的各個實施例對本發明已進行了詳細的說明，但是，本領域的普通技術人員應當理解，仍然可以對本發明進行修改或等同替換;而一切不脫離本發明的精神和范圍的技術方案及其改進，其均應涵蓋在本發明的權利要求范圍中。

　　【權利要求】

　　1.一種塑料編織袋打包機，包括:支架、壓緊架、倒順開關、電機、皮帶輪、齒輪泵、傳動皮帶輪、油箱、伸縮式液壓缸、支撐架，其特征在于:所述的壓緊架焊接在支架頂部，所述的倒順開關通過螺栓安裝在支架一側，所述的電機通過螺栓安裝在支架底部，所述的電機通過導線與倒順開關連接，所述的電機輸出軸上固設一個皮帶輪，所述的齒輪泵通過螺栓安裝在支架底部，所述的齒輪泵的轉軸上固設一個傳動皮帶輪，所述的傳動皮帶輪通過皮帶與皮帶輪連接，所述的油箱通過螺栓安裝在齒輪泵頂部，所述的油箱通過油管與齒輪泵連接，所述的伸縮式液壓缸豎直焊接在支架底部中心位置，所述的伸縮式液壓缸通過油管與齒輪泵連接，所述的支撐架焊接在伸縮式液壓缸的活塞桿上，所述的支撐架位于壓緊架下方。

　　【文檔編號】B65B13/20GK104326105SQ201410456547

　　【公開日】2015年2月4日 申請日期:2014年9月10日 優先權日:2014年9月10日

　　【發明者】謝來利 申請人:靈璧縣利峰包裝有限公司
